MINI USB PLUG
-
"A" TYPE, "B" TYPE,
MINI 4P CONNECTOR TYPE

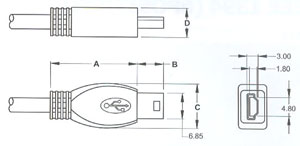

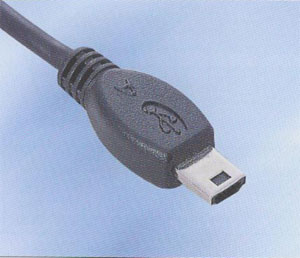

"A" TYPE (MALE)

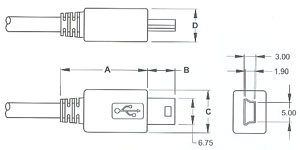

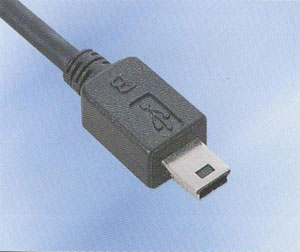

"B" TYPE (MALE)
MODEL NO.
DIMENSIONS
A
B
C
D
MINI USBMA-01
0.9095
(23.10)
0.276
(7.00)
0.4685
(11.90)
0.305
(7.75)
MODEL NO.
DIMENSIONS
A
B
C
D
MINI USBMB-01
0.878
(22.30)
0.276
(7.00)
0.433
(11.00)
0.335
(8.50)

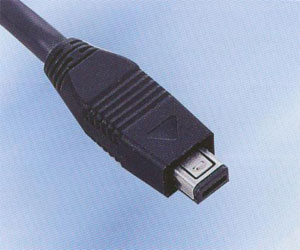

MINI 4P CONNECTOR
MODEL NO.
DESCRIPTION
DIMENSIONS
A
B
C
D
MINI 4PC-01
4 POSITION
0.8545
(21.70)
0.248
(6.30)
0.3545
(9.00)
0.1575
(4.00)
